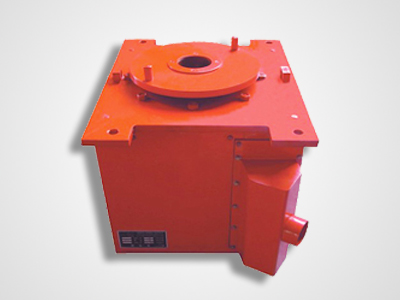

节能低压集电器
集电器是我公司自主研发的用于传递旋转设备电能的一种转换装置,并已取得国家专利。 特别适用于各种旋转结构的设备，如电动挖掘机、电铲、旋挖钻、塔吊等。
产地：中国>河北>沧州>东光县
供应商：沧州华海风电设备科技技术开发有限公司
电话：0317-7766068 400-707-6018 传真：0317-7766263
节能低压集电器的详细介绍
标签：节能集电器|低压集电器
集电器是我公司自主研发的用于传递旋转设备电能的一种转换装置,并已取得国家专利。 特别适用于各种旋转结构的设备，如电动挖掘机、电铲、旋挖钻、塔吊等。

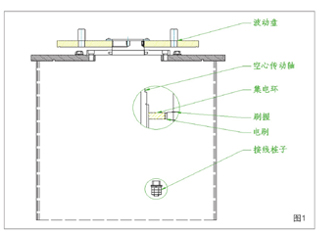

结构及工作原理：
1、结构：集电器主要由拨动盘、空心传动轴、集电环、刷握、电刷组成。
结构及工作原理：
1、结构：集电器主要由拨动盘、空心传动轴、集电环、刷握、电刷组成。
2、工作原理：设备在运行过程中旋转带动波动盘，波动盘带动空心传动轴和集电环，外部进电经安装在刷握里的电刷传递到集电环上，内部出线经空心传动轴接在集电环接线桩子上，传递到集电环上的电经内部出线传递到设备上。

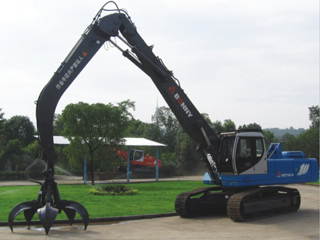

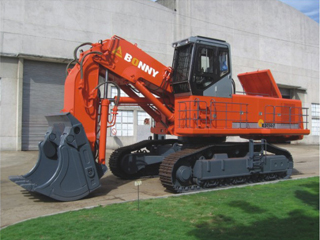

 低压集电器应用在电动挖掘机 |  低压集电器应用在抓钢机 |
技术参数：
型号 | 环数 | 额定电压 | 额定电流 | 适应转速 |
JDQ1-PT | 4 | 380V | 400A | 7-100r/min |
JDQ2-PT | 4 | 380V | 460A | 7-100r/min |
JDQ2-PT-1 | 4 | 380V | 460A | 7-100r/min |
JDQ2-PT/D | 4 | 380V | 460A | 7-100r/min |
JDQ9-PT | 4 | 380V | 300A | 7-100r/min |
JDQ9-PT-1 | 4 | 380V | 300A | 7-100r/min |
JDQ9-PT-2 | 4 | 380V | 300A | 7-100r/min |
JDQ11-PT | 6 | 380V | 350A | 7-100r/min |
JDQ101 | 7 | 380V | 500A | 7-100r/min |
JDQ102 | 7 | 380V | 650A | 7-100r/min |
JDQ105 | 4 | 380V | 200A | 7-100r/min |
JDQ106 | 4 | 380V | 100A | 7-100r/min |
JDQ202 | 4 | 380V | 300A | 7-100r/min |
 |  |
主要技术性能
1、绝缘电阻：环与环之间、环与地之间：不小于10MΩ。
2、耐压程度：不低于1000V。
2、耐压程度：不低于1000V。
3、使用环境：-40℃~80℃，相对湿度〈90%。
4、防护等级：IP55。
5、绝缘等级：F级。

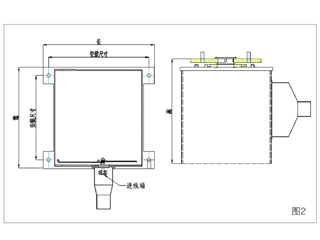

安装尺寸：
型号 | 安装尺寸 | 长 | 宽 | 高 |
JDQ1-PT | 400*570 | 630 | 530 | 550 |
JDQ2-PT | 500*650 | 720 | 600 | 550 |
JDQ2-PT-1 | 500*650 | 720 | 600 | 570 |
JDQ2-PT/D | 400*570 | 630 | 500 | 520 |
JDQ9-PT | 260*430 | 470 | 440 | 340 |
JDQ9-PT-1 | 260*430 | 470 | 440 | 376 |
JDQ9-PT-2 | 260*430 | 470 | 440 | 340 |
JDQ11-PT | 400*570 | 630 | 500 | 540 |
JDQ101 | 400*570 | 630 | 500 | 630 |
JDQ102 | 500*650 | 720 | 600 | 670 |
JDQ105 | 285*285 | 340 | 340 | 273 |
JDQ106 | 206*206 | 260 | 260 | 260 |
JDQ202 | 260*430 | 470 | 440 | 436 |
 |
|
