一、 产品介绍：
低压智能电缆卷筒是我公司为大型电动移动式设备收放电缆（电源线）而开发的专用设备。
随着科技的进步和世界石油危机的加重，电能开始受到人们的青睐。但是有些移动式重型工程设备在使用时需要拖着长长的电源线使用时即不方便又不安全，我公司针对这种情况开发了低压智能电缆卷筒。该设备可以随着工程设备的移动而自动进行收放电缆并且排线整齐美观不损伤电源线。
高低压智能电缆卷筒采用智能PLC电磁控制系统，PLC可编程+人机界面操作控制，操作简单功能多，PLC进行全自动的操作。该控制系统采用了体积小、吸盘安装方便、操作明了的无线触摸屏控制操作器，解决了普通控制系统所带来的操作繁琐及收放线与主机不同步的问题，避免了人力资源浪费及人工随机操作的安全隐患问题。
本机分为有线控制和无线控制两种操作模式。
1．无线控制时：无线控制可实现全自动和手动两种操作方式。
（1）全自动时只需将触摸屏的按钮打到自动状态，电缆卷筒_会随着机车的前进和后退而自动放线、收线及排线，不再需要人员控制。
（2）手动时为点动控制也可设定时间进行定时控制。
2．有线控制时，将控制柜上的转换按钮调到手动控制即可。点动收、放按钮_可实现收线和放线。有线控制主要应用在主机原地调整需要收放线的时候。
本机排线器部分采用了双槽传动技术，解决了排线器受轴向力_地换向的问题，深受用户好评。
卷筒集电器部分采用_集电环和电刷，确保使用寿命更长、可靠性_。
本机动力部分采用体积小、效率高的齿轮减速电动机，使本机更_节能。电缆卷筒的电器开关原件每班起动、关闭各一次（不用繁起动）。
二、触摸屏使用介绍：
1.触摸屏的安装

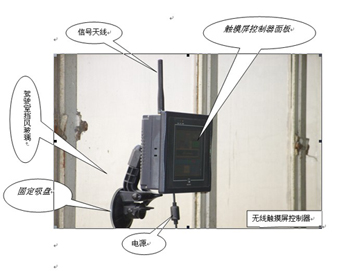

上图为无线触摸屏在驾驶室中的固定方式，随触摸屏带有强力吸盘可以稳定的吸在驾驶室的挡风玻璃上进行操作。安装时首先 将玻璃擦拭干净，将吸盘按压在玻璃上，锁紧吸气板，调整方向固定（可以根据驾驶员的操作要求任意改变固定位置）。因为采用无线通信技术所以不用接其他信号 线，只需接通直流+24V电源既可工作，电源接反不工作，严禁接入交流220V（备注：操作室中只需要220V普通电源插座即可，电源线上已配变压器）。
2、触摸屏的操作
操作人员使用触摸屏时只需用手指触动按钮图案便可以实现相应的功能。

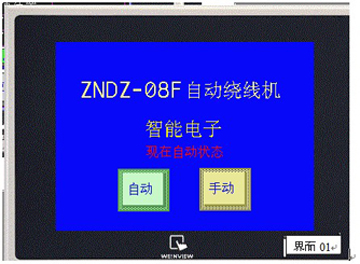

触摸屏接通电源后即显示01界面：

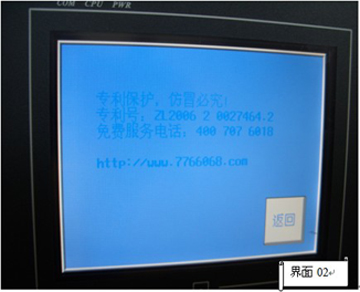

点击“自动绕线机”字样时会出现界面02，此界面为系统_简介。点击返回则回到界面01。

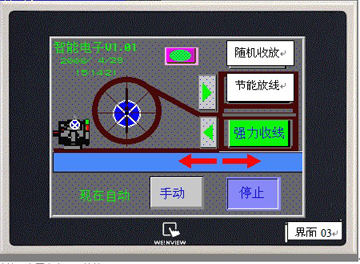

点击界面01中的“自动”按钮则进入自动界面03，点击“手动”则进入手动界面。
注意：在进入自动界面之前_先将控制箱上的转换旋钮打到自动位置。
自动操作分为三种操作模式：
随机收放：当进入自动界面时系统则默认在此模式下运行。此模式主要运用在主动设备在工作地点需要短距离移动时使用此工作模式，电缆卷筒会随着设备的前进或倒退而自动进行放线或收线，不需操作人员进行控制。
节能放线：点击按钮则进入（进入后按钮变为红色），当主动设备长距离连续放线时使用此模式。
强力收线:点击按钮则进入（进入后按钮变为红色），主动设备需要长距离连续收线时使用该工作模式，此时卷筒以_功率和速度进行收线。
点击手动按钮则进入界面04，点击停止按钮则返回到界面01。
B、手动操作
手动操作按钮工作模式为点动，手指触动按钮卷筒则动作手指离开则停止。手指触动动作按钮时相应指示灯会变为红色。
点击“自动”按钮则进入自动模式。
点击“停止”或“返回”按钮则返回到启始界面01。
本界面设有延时操作键，操作人员可以根据需要点击延时动作按钮并且可以设定连续动作时间。
注意：使用延时功能时应先设置好延时时间，再触动相应的延时动作按钮。

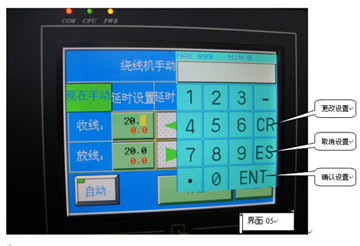

延时时间设置：点击界面04的“数字”按钮即显示界面05。点击相应的数字键即可输入时间数值。数值范围在0-99秒。
