集电器使用说明书

一、定义及用途
集电器是用于传递旋转设备电能的一种转换装置。特别适用于各种旋转结构的设备，如电动挖掘机、电铲、旋挖钻、塔吊等。



二、主要技术性能

1、型号及参数：

型号	环数	额定电压	额定电流	适应转速
JDQ1-PT	4	380V	400A	7r/min
JDQ2-PT	4	380V	460A	7r/min
JDQ2-PT-1	4	380V	460A	7r/min
JDQ2-PT/D	4	380V	460A	7r/min
JDQ9-PT	4	380V	300A	7r/min
JDQ9-PT-1	4	380V	300A	13r/min
JDQ9-PT-2	4	380V	300A	13r/min
JDQ11-PT	6	380V	350A	7r/min
JDQ101	7	380V	500A	7r/min
JDQ102	7	380V	650A	7r/min
GYAJDQ-650	4	7500V	300A	25r/min
GYAJDQ-1250	4	6000V	300A	7r/min
GYAJDQ-1280	4	6000V	350A	7r/min
GBJDQ（隔爆型）	4	6000V	350A	7r/min

2、绝缘电阻：环与环之间、环与地之间：低压不小于10MΩ，高压不小于300MΩ。
3、耐压程度：低压不低于500V；高压不低于18KV。

3、使用环境：-20℃~~45℃，相对湿度＜90%。

4、防护等级：IP54；隔爆型IP66。

5、绝缘等级：F级。

*注：本处所说低压均指额定电压不_过380V；高压均指额定电压在380V以上8000V以下。

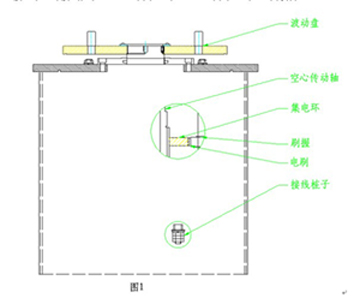

三、结构及工作原理

2、工作原理：设备在运行过程中旋转带动波动盘，波动盘带动空心传动轴和集电环，外部进电经安装在刷握里的电刷传递到集电环上，内部出线经空心传动轴接在集电环接线桩子上，传递到集电环上的电经内部出线传递到设备上。

1、安装要求：
1>安装前应详细阅读本说明书；
2>检查回转体及集电器旋转是否灵活，不得存在卡阻现象；
3>检测各导电体的相间绝缘电阻及对地电阻：其电阻值低压不低于10MΩ，高压不低于300MΩ；
4>集电器的轴心线应与机械回转体轴心线重合，并确保安装螺栓紧固可靠；
5>导电体的联结应牢固可靠，导体与导体接触面应保持清洁，零相序环绝不允许做导电体或火线相序环之用；
6>检查内部各螺栓、螺帽是否紧固；
7>严格按照说明书及集电器各相接线柱相号联结输入、输出电源；
8>确认上述各款都以做到，方可送电试车，空载运转往复20个圆周后无异常现象，即正式工作运行。2、维护要求：
集电器每工作1000小时后，_做以下维护并记录维护情况、时间及维护事项。
1>检查集电器因在运行期间振动而引发刷杆及导电体上的螺栓松动现象，应及时加以紧固；
2>检查电刷的活动情况，电刷在刷盒内应当活动自如，无卡阻现象（不要将电刷任意拆装，如电刷取出刷盒，需按原位装配，防止接触面不符）；
3>检查压簧是否有脱出刷握、接触箱体不复位现象；
4>检查相间电阻是否符合安装要求第3项要求，再用压缩空气洗吹集电器内部的粉尘或用汽油、酒精清洗相间碳粉。
警告：进行集电器维护时应切断进线电源，确保安全！

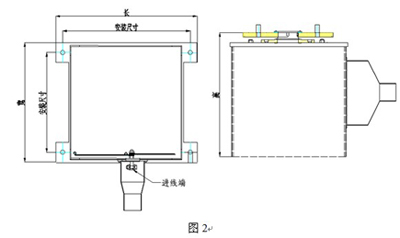

外型尺寸及安装尺寸见图2

具体安装尺寸见如下表 2



请务必按照接线板（图3为参考接线板）所注相序接线要求接线，接线应紧固，不能松动，否则影响设备正常使用和对人员造成伤害，高压集电器接线还应注意接线头应用绝缘胶布或绝缘材料包好，防止漏电。

七、特别注意事项

1、设备停止运转时请切断进线电源；

2、设备检修维护过程中请切断进线电源，并确定安全后进行检修维护；
3、设备长期不使用需对设备切断进线电源并进行必要防护，重新使用前应按维护要求进行所有项目检查维护；
4、若设备涉水，请排掉所有积水，待设备充分干燥后，需检查并满足安装要求第3项要求后方可通电，通电后应_行试运转，确认无误后方可作业；
5、本设备箱体外壳由钢板制作而成，为延长使用寿命，_设备状况良好请适时喷涂防护漆。
